mab 104 alfa laval

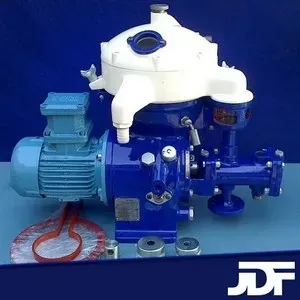

A centrifuga mab 104 alfa laval é um equipamento de alta rotação destinado a purificação ou separação de variados tipos de óleos minerais, óleos combustíveis, óleos lubrificantes, etc.A JDF centrífugas atua com os mais variados modelos de centrífugas, inclusive com a mab 104 alfa laval, equipamento recondicionado e remodelado. Mab 104 alfa laval é um purificador indicado para purificar a maioria dos tipos de óleo combustível, óleo hidráulico, Biodiesel e óleos lubrificantes.

APLICAÇÃO

A centrífuga separadora mab 104 alfa laval é destinada a purificação ou clarificação intermitente de óleos minerais utilizados em instalações marítimas e plantas de geração de energia.

Princípio de funcionamento da mab 104 alfa laval:

A separação ocorre no rotor, onde os sólidos são retidos, que pode ser montado como purificador ou clarificador. Nos dois casos, o óleo contaminado é enviado à mab 104 alfa laval pelo centro, e é separado em várias fases pela ação da força centrífuga, onde a fase mais pesada é direcionada para a periferia do rotor. O acúmulo de sólidos é removido periodicamente através de limpeza manual.

INSTALAÇÃO

O óleo a ser purificado é  adminitdo na  mab 104 alfa laval, aquecido caso seja necessário e separado em três fases. Um selo de água é formado no rotor da mab 104 alfa laval impedindo que o óleo escape pela saída de água. Se o selo se quebrar, um alarme de quebra de selo é ativado. Quando isto ocorre, a válvula de três vias corta a alimentação do óleo, que recircula o óleo até que a falha seja corrigida.

DESIGN técnico da mab 104 alfa laval

Centrífuga para retenção de sólidos com estrutura onde em sua parte inferior um eixo horizontal  montado com freio e embreagem por fricção, coroa, pinhão e um eixo vertical. Nele a coroa fica imersa em óleo. O rotor fixado na parte superior do eixo vertical no espaço formado pela parte superior da estrutura e a estrutura da tampa que também mantem os sistemas de alimentação e descarga. A tampa superior da estrutura facilita o acesso na limpeza do rotor, o mesmo sendo do tipo retenção de sólidos.

DADOS técnicos

• Motor 4 polos, 2 cv, 50 ou 60 hz, 220/380/440v.
• Peso e volume: 200 kg e 0,79 m3

CAPACIDADE hidráulica:

• Óleo diesel: 1500 l/h
• Biodiesel: 1500 l/h
• Óleo lubrificante: 950 l/h
• Destilados: 1950 l/h
• Óleo hidráulico: 1600 l/h
